Escritório 1 · IMFxTech · estudo de planta com medidas Boa Vista/RR · um espaço IMFxTech, casa do iThan
Planta baixa — croqui com cotas
Vista de cima, frente embaixo. Escritório 1 (esquerda): 1 porta de vidro + o oval externo (projeta para fora). Escritório 2 (direita): 2 janelas + porta do banheiro nos fundos. Profundidade com degrau (Esc.1 mais fundo). Medidas estimadas a partir das fotos e cotas de obra.
Área internaAlvenariaDivisória drywallPorta / janela de vidroOval externoCotas (m)
Números em vermelho = estimativas para decisão (não é projeto executivo). Confirmadas em obra: frente 14,22 · fundo 13,8 · profundidades 3,88 e 3,10 · pé-direito 2,81 (teto) / 2,73 (gesso) · cerâmica 40×40. As larguras de portas, janelas e vãos são estimadas pelas fotos; me diga o que ajustar.
Fachada frontal (elevação)
Vista de frente, de fora. Mostra as 3 aberturas (Escritório 1: 1 porta de vidro; Escritório 2: 2 janelas) e, em amarelo, onde fica a divisão interna entre os dois escritórios projetada na fachada.
Parede (fachada)Porta / janela de vidro (grade)Divisão interna (projetada)Cotas (m)
Visualização 3D — sem telhado
Volume das paredes até o parapeito (~5,60 m, estimado), sem cobertura. Aberturas na parte baixa e parede subindo acima. Escritório 1 à esquerda (porta + oval externo de concreto), Escritório 2 à direita (2 janelas), com a parede lateral projetada ~4 m. Arraste para girar, role para dar zoom.
arraste para girar · scroll para zoom
Escritório 1 — IMFx
Base: o Escritório 1 (esquerda), que tem uma porta única de vidro e o oval de concreto arredondado no canto da frente. Os renders trabalham em cima dessa arquitetura real, no padrão institucional IMFxTech (cimento/aço escuro, wordmark IMFx em platina, luz fria) com um toque discreto do iThan. Importante: o Escritório 1 (IMFx) e o Escritório 2 (Prime) ficam lado a lado, mas são duas marcas distintas — o render do conjunto abaixo deixa isso claro.

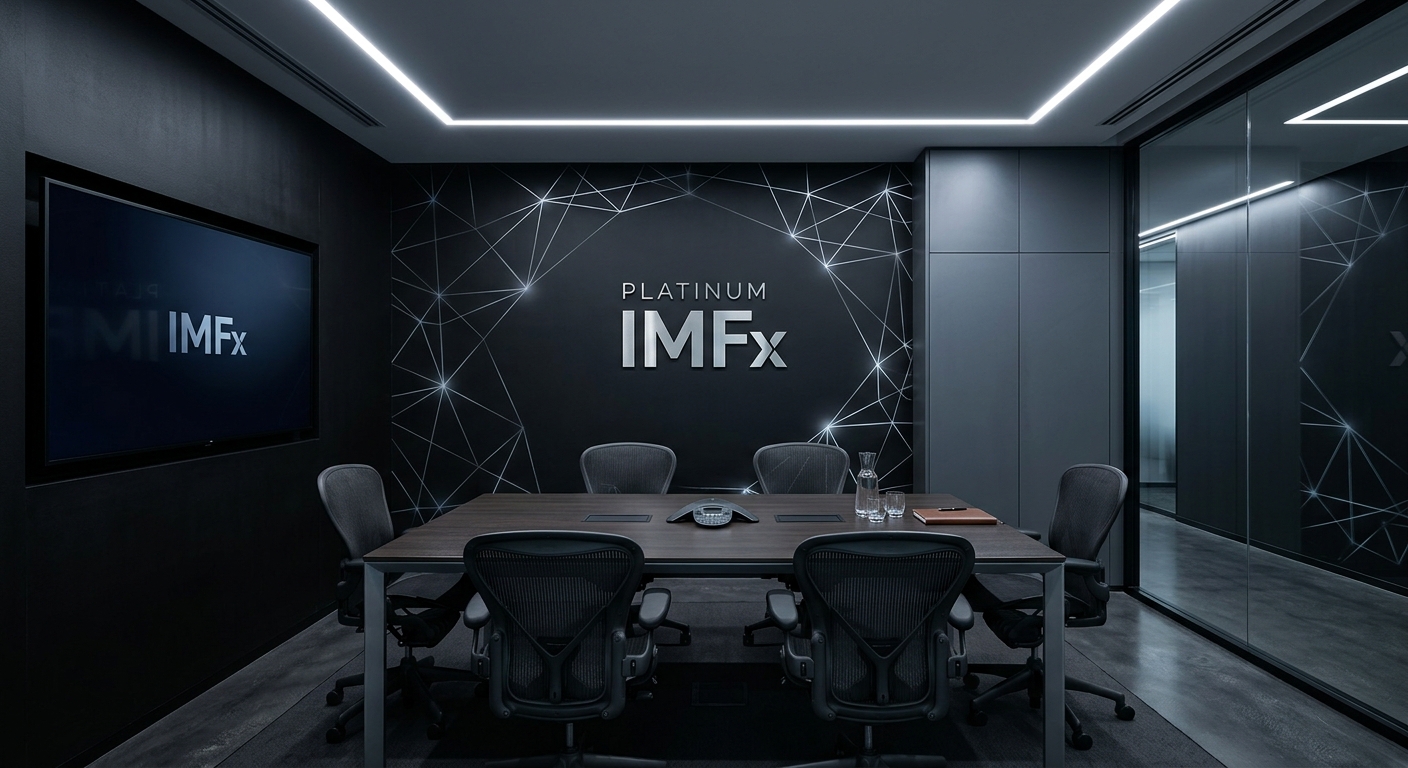

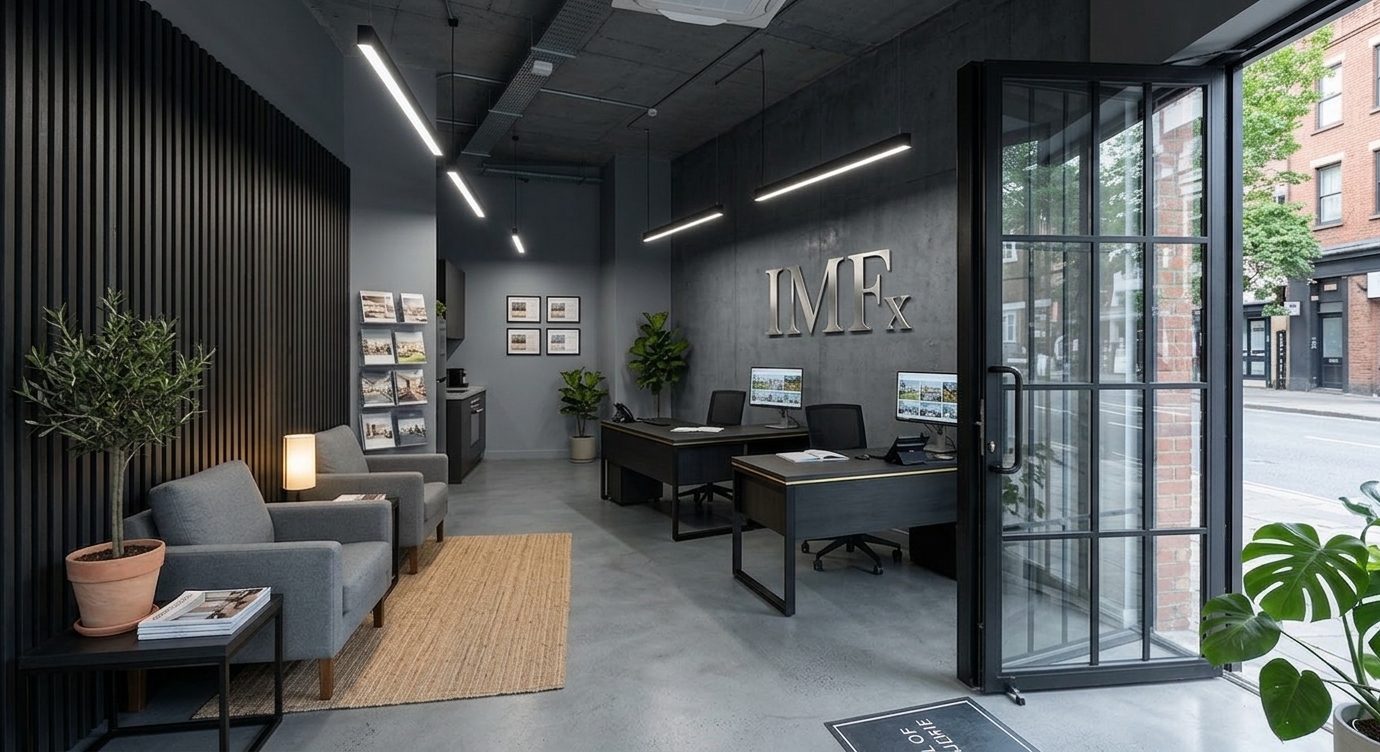

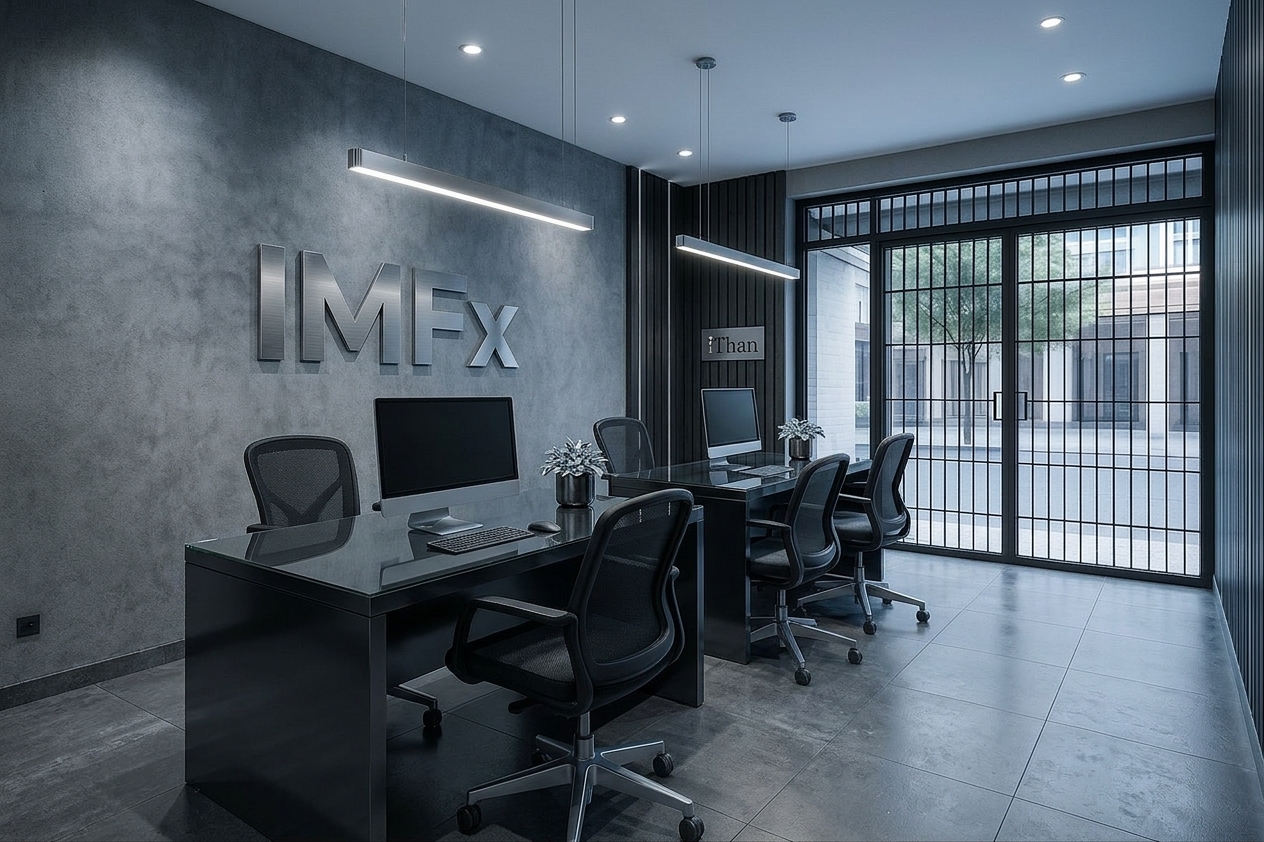

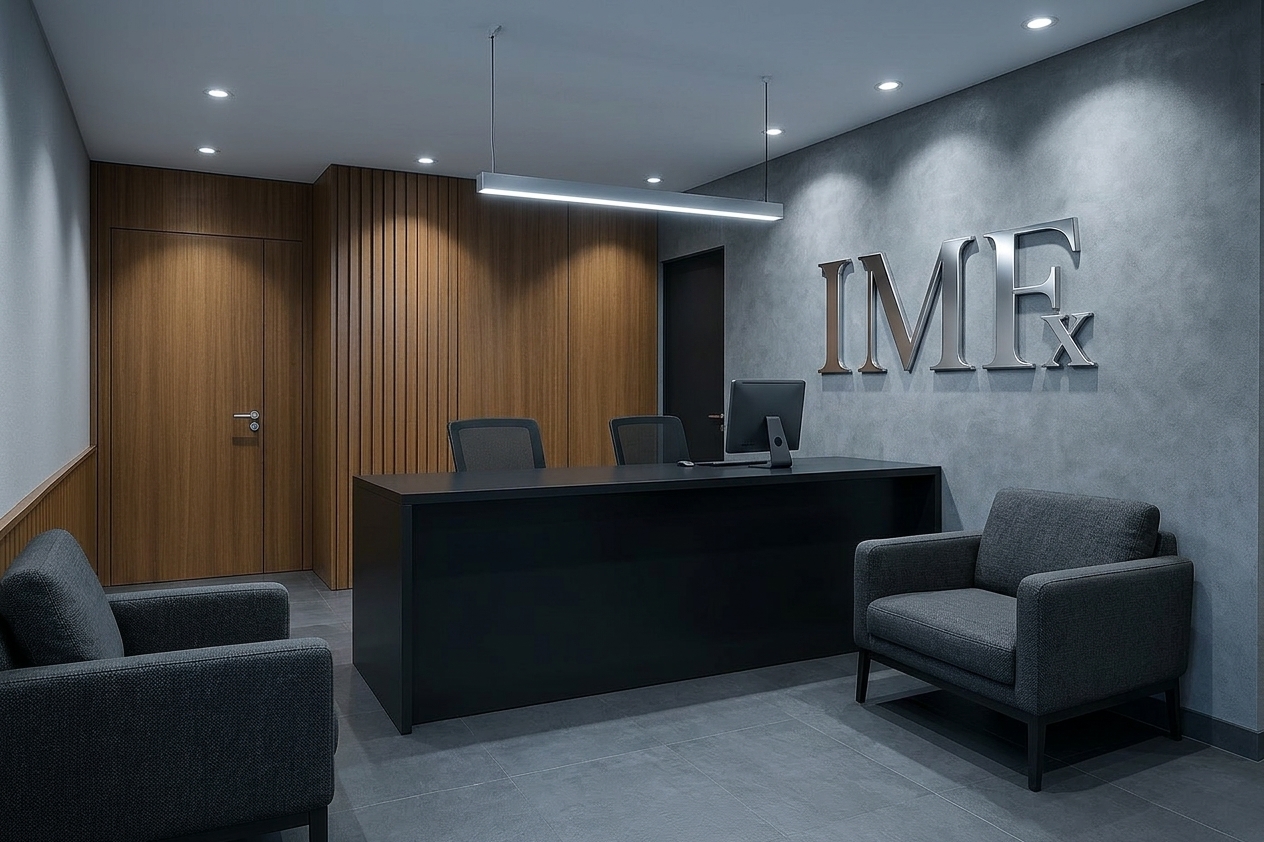

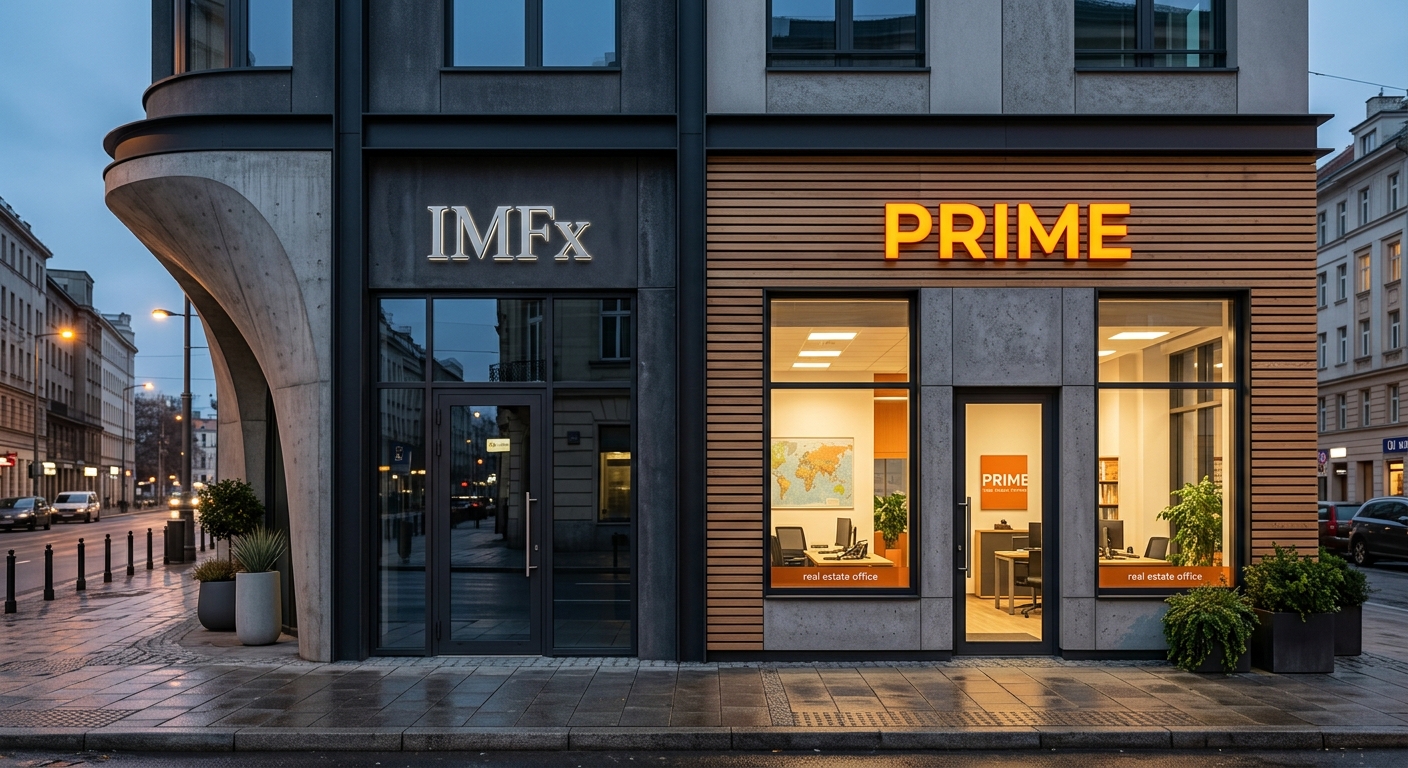

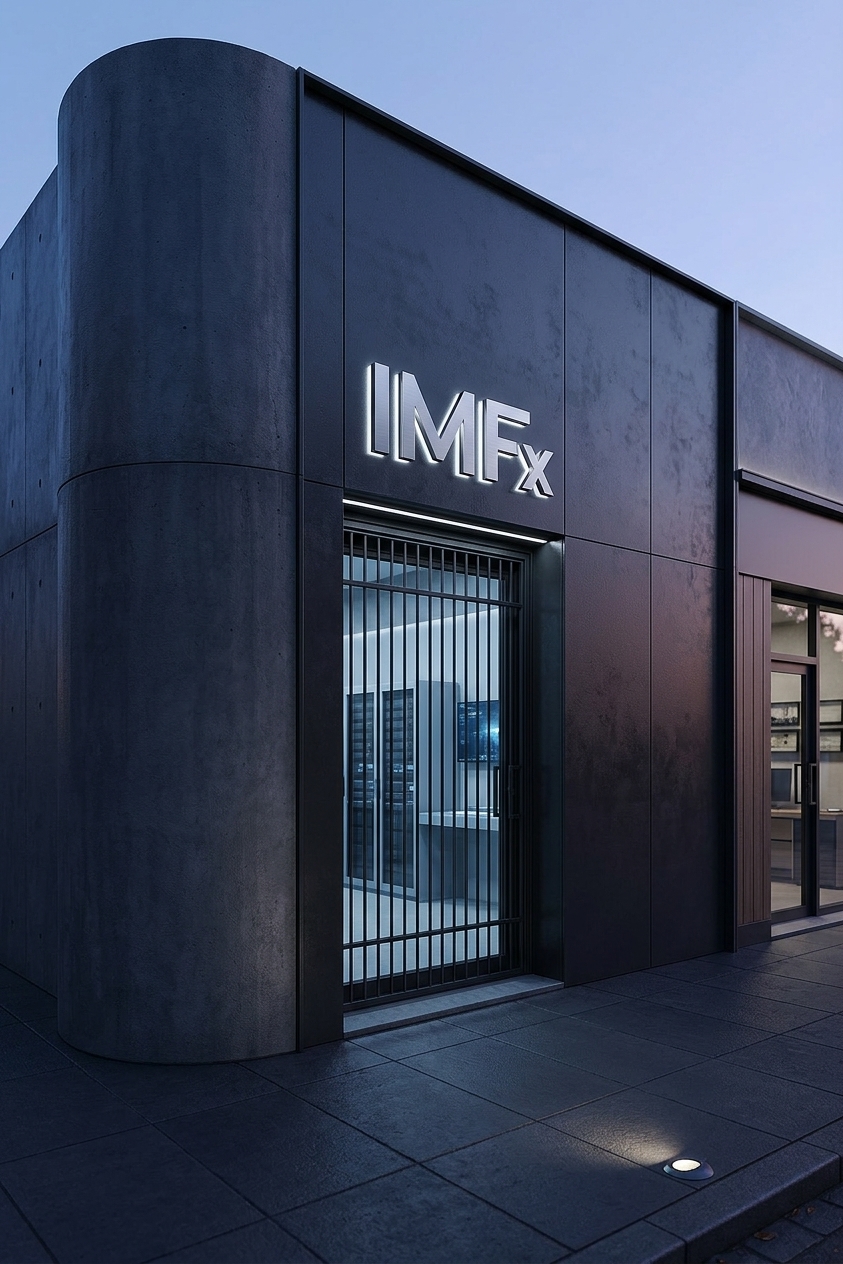

Conjunto — Escritório 1 (IMFx, escuro/platina, porta única + oval de concreto) e Escritório 2 (Prime, madeira/laranja): duas marcas distintas, lado a ladoFachada do Escritório 1 — porta única de vidro, oval de concreto no canto e letreiro IMFx em platinaRecepção — wordmark IMFx em platina sobre cimento, balcão escuroÁrea de estações — ambiente institucional escuro, aberto pra ruaAtendimento — marca IMFx em destaque e a placa discreta do iThanSala de reunião — mesa escura, tela e motivo de rede
Materiais e paleta
Ink #08090C · fundo
Aço #1A2130 · superfícies
Platina #C8CCD6 · marca IMFx
Sinal #8FA2BD · acento aço
Ouro iThan #CDA24E · detalhe
Cimento/aço escuroParede-destaque atrás da marca, tom institucional frio.
Wordmark IMFx em platinaLogo IMFx em relevo metálico, x minúsculo colado no F.
Iluminação linear friaPendentes lineares e spots, luz branca fria.
Toque iThan (ouro)Uma placa/detalhe dourado discreto: a casa é IMFx, o agente é o iThan.
Renders de estudo (IA) no padrão institucional IMFxTech, para direcionar o projeto. A próxima etapa é ajustar às medidas reais do Escritório 1 e refinar detalhes com você.
Escritório 1 IMFx — 3D
Só o bloco do Escritório 1 (o da esquerda, com a porta de vidro e o oval externo de concreto), isolado, no padrão institucional IMFxTech: parede da marca (cimento/aço escuro + wordmark IMFx em platina) ATRÁS do atendente, estações de atendimento, área de espera, e uma placa discreta do iThan. Paredes até o parapeito, sem telhado. Arraste para girar, role para dar zoom.
